Патрон токарный 3-х кулачковый 500 мм Bison 3574-500-P 353574151700

Токарный трехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 400 мм, высота патрона без кулачков 109 мм, высота патрона 116,8 мм, длина 5 мм, вес 145 кг, ГОСТ 3889-80 (DIN 6350), артикул 3574-500-P (353574151700), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	сталь
Количество кулачков	3 шт (цельные)
Тип посадки	переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона

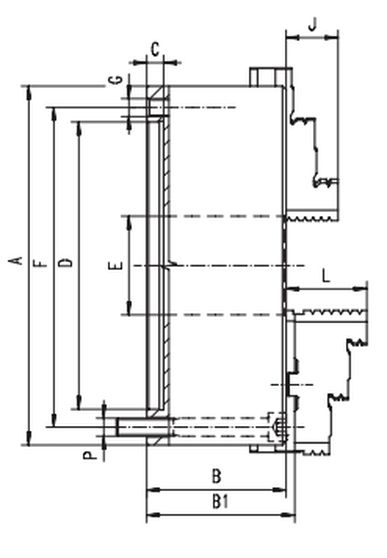

Диаметр патрона (А)	500,0 мм
Высота патрона без кулачков (B)	119,0 мм
Высота патрона (B1)	129,8 мм
Высота посадки план шайбы (C)	5,0 мм
D H7	420,0 мм
Диаметр отверстия (E)	190,0 мм
Диаметр патрона по крепежным болтам (F)	458,0 мм
Размер крепежных отверстий (G)	3xM16
Длина (J)	60,0 мм
Длина (L)	79,0 мм
Размер крепежных отверстий (P)	3хМ16
Масса	145,0 кг
d1	20-235 мм
d2	140-357 мм
d3	276-500 мм
d4	120-335 мм
d5	245-476 мм
Максимальный вылет кулачков	600,0 мм
Максимально допустимая частота вращения патрона	1300 об/мин
Максимальный крутящий момент на ключе	360 Нм
Суммарная статическая сила зажима кулачками патрона	7200 Н
Тип	3574
Обозначение по каталогу	353574151700
Код товара (артикул)	3574-500-P
Производитель	Bison-Bial
