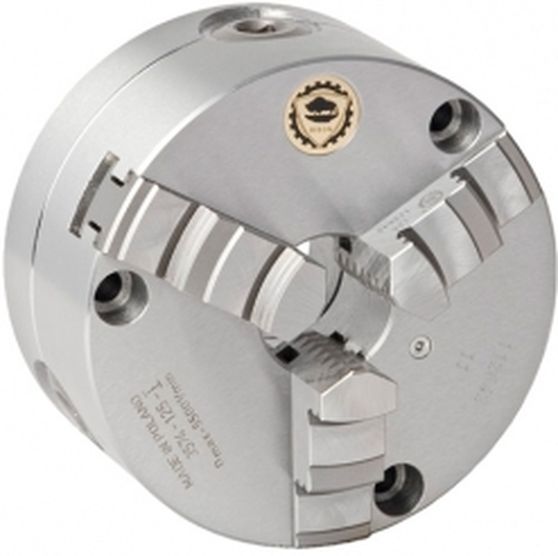

Патрон токарный 3-х кулачковый 160 мм Bison 3574-160-P 353574040100

Токарный трехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 160 мм, высота патрона без кулачков 68 мм, высота патрона 72,8 мм, длина 4 мм, вес 10 кг, ГОСТ 3889-80 (DIN 6350), артикул 3574-160-P (353574040100), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	сталь
Количество кулачков	3 шт (цельные)
Тип посадки	переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона

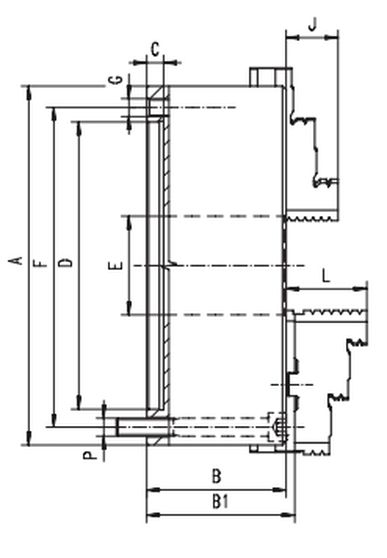

Диаметр патрона (А)	160,0 мм
Высота патрона без кулачков (B)	68,0 мм
Высота патрона (B1)	72,8 мм
Высота посадки план шайбы (C)	4,0 мм
D H7	125,0 мм
Диаметр отверстия (E)	42,0 мм
Диаметр патрона по крепежным болтам (F)	140,0 мм
Размер крепежных отверстий (G)	3xM10
Длина (J)	32,0 мм
Длина (L)	43 мм
Размер крепежных отверстий (P)	3хМ10
Масса	10,0 кг
d1	3-64 мм
d2	50-107 мм
d3	98-160 мм
d4	42-100 мм
d5	94-154 мм
Максимальный вылет кулачков	204,0 мм
Максимально допустимая частота вращения патрона	4600 об/мин
Максимальный крутящий момент на ключе	120 Нм
Суммарная статическая сила зажима кулачками патрона	3100 (2400*) Н
Тип	3574
Обозначение по каталогу	353574040100
Код товара (артикул)	3574-160-P
Производитель	Bison-Bial
