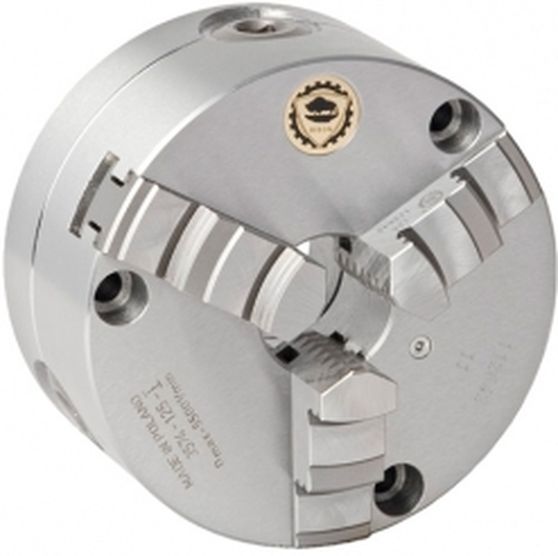

Патрон токарный 3-х кулачковый 315 мм Bison 3574-315-P 353574070700

Токарный трехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 315 мм, высота патрона без кулачков 97,2 мм, высота патрона 101,3 мм, длина 5 мм, вес 50 кг, ГОСТ 3889-80 (DIN 6350), артикул 3574-315-P (353574070700), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	сталь
Количество кулачков	3 шт (цельные)
Тип посадки	переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона

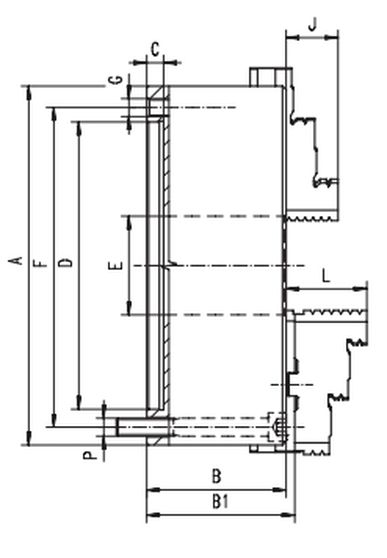

Диаметр патрона (А)	315,0 мм
Высота патрона без кулачков (B)	97,2 мм
Высота патрона (B1)	101,3 мм
Высота посадки план шайбы (C)	5,0 мм
D H7	260,0 мм
Диаметр отверстия (E)	103,0 мм
Диаметр патрона по крепежным болтам (F)	286,0 мм
Размер крепежных отверстий (G)	3xM16
Длина (J)	43,0 мм
Длина (L)	57 мм
Размер крепежных отверстий (P)	3хМ16
Масса	50,0 кг
d1	10-131 мм
d2	90-215 мм
d3	190-315 мм
d4	78-200 мм
d5	172-299 мм
Максимальный вылет кулачков	384,0 мм
Максимально допустимая частота вращения патрона	2800 об/мин
Максимальный крутящий момент на ключе	200 Нм
Суммарная статическая сила зажима кулачками патрона	5500 (4400*) Н
Тип	3574
Обозначение по каталогу	353574070700
Код товара (артикул)	3574-315-P
Производитель	Bison-Bial
