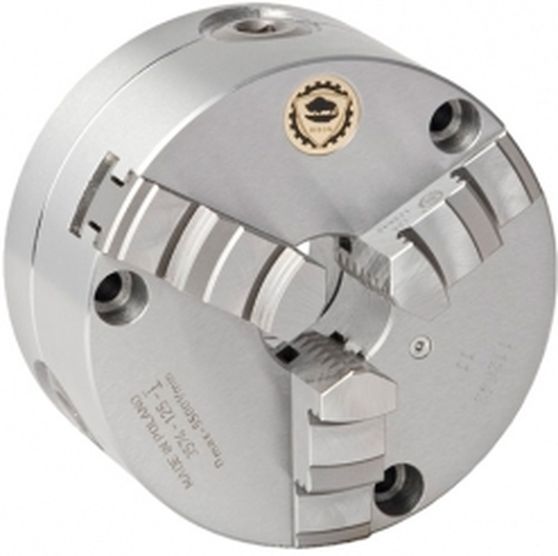

Патрон токарный 3-х кулачковый 400 мм Bison 3574-400-P 353574080900

Токарный трехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 400 мм, высота патрона без кулачков 97,2 мм, высота патрона 101,3 мм, длина 5 мм, вес 50 кг, ГОСТ 3889-80 (DIN 6350), артикул 3574-315-P (353574080900), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	сталь
Количество кулачков	3 шт (цельные)
Тип посадки	переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона

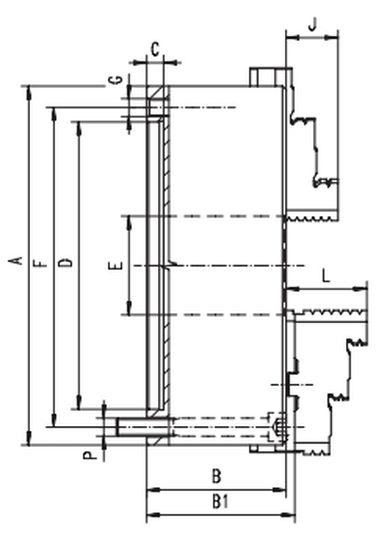

Диаметр патрона (А)	400,0 мм
Высота патрона без кулачков (B)	109,0 мм
Высота патрона (B1)	116,8 мм
Высота посадки план шайбы (C)	5,0 мм
D H7	330,0 мм
Диаметр отверстия (E)	136,0 мм
Диаметр патрона по крепежным болтам (F)	362,0 мм
Размер крепежных отверстий (G)	3xM16
Длина (J)	55,0 мм
Длина (L)	67 мм
Размер крепежных отверстий (P)	3хМ16
Масса	85,0 кг
d1	10-180 мм
d2	103-272 мм
d3	230-400 мм
d4	85-252 мм
d5	210-380 мм
Максимальный вылет кулачков	472,0 мм
Максимально допустимая частота вращения патрона	2000 об/мин
Максимальный крутящий момент на ключе	280 Нм
Суммарная статическая сила зажима кулачками патрона	6500 (4900*) Н
Тип	3574
Обозначение по каталогу	353574080900
Код товара (артикул)	3574-400-P
Производитель	Bison-Bial
