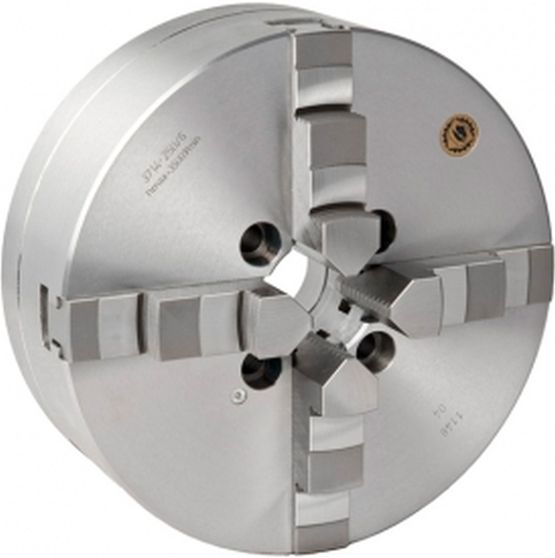

Патрон токарный 4-х кулачковый 400 мм Bison 3714-400-11

Токарный четырехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 400 мм, высота патрона без кулачков 108 мм, высота патрона 116,8 мм, диаметр отверстия 130 мм, размер крепежных отверстий -, длина 67 мм, вес 92 кг, ГОСТ 3889-80 (DIN 55026), артикул 3714-400-11-P (353714411100), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 55026)
Материал патрона	сталь
Количество кулачков	4 шт (цельные каленые)
Тип посадки	Монтируется непосредственно на шпиндель станка по типу “А”

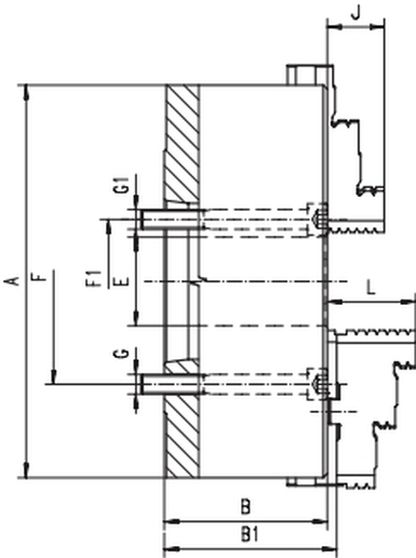

Диаметр патрона (А)	400,0 мм
Конусность 1:4	11
Высота патрона без кулачков (B)	108,0 мм
Высота патрона (B1)	116,8 мм
Диаметр отверстия (E)	130,0 мм
Диаметр патрона по крепежным болтам (F)	- мм
Диаметр патрона по крепежным болтам (F1)	165,1 мм
Размер крепежных отверстий (G)	-
Размер крепежных отверстий (G1)	8Хм20
Длина (J)	55,0 мм
Длина (L)	67,0 мм
Масса	92,0 кг
d1	10-180 мм
d2	103-272 мм
d3	230-400 мм
d4	85-252 мм
d5	210-380 мм
Максимальный вылет кулачков	472,0 мм
Максимально допустимая частота вращения патрона	2000 об/мин
Максимальный крутящий момент на ключе	280 Нм
Суммарная статическая сила зажима кулачками патрона	6500 (4900*) Н
Тип	3714-P
Обозначение по каталогу	353714411100
Код товара (артикул)	3714-400-11-P
Производитель	Bison-Bial
