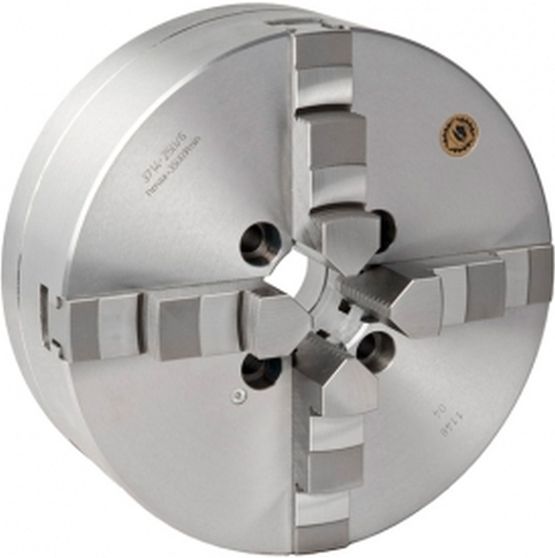

Патрон токарный 4-х кулачковый 200 мм Bison 3714-200-5

Токарный четырехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 200 мм, высота патрона без кулачков 78 мм, высота патрона 82,8 мм, диаметр отверстия 42 мм, размер крепежных отверстий 4хМ10, длина 45 мм, вес 19 кг, ГОСТ 3889-80 (DIN 55026), артикул 3714-200-5-P (353714290100), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 55026)
Материал патрона	сталь
Количество кулачков	4 шт (цельные каленые)
Тип посадки	Монтируется непосредственно на шпиндель станка по типу “А”

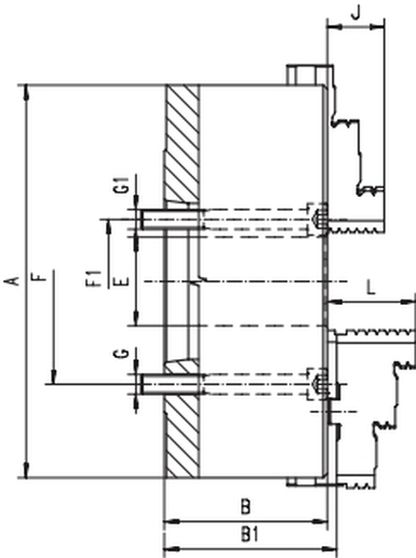

Диаметр патрона (А)	200,0 мм
Конусность 1:4	5
Высота патрона без кулачков (B)	78,0 мм
Высота патрона (B1)	82,8 мм
Диаметр отверстия (E)	42,0 мм
Диаметр патрона по крепежным болтам (F)	-
Диаметр патрона по крепежным болтам (F1)	61,9 мм
Размер крепежных отверстий (G)	-
Размер крепежных отверстий (G1)	4хМ10
Длина (J)	29,0 мм
Длина (L)	45,0 мм
Масса	19,0 кг
d1	4-90 мм
d2	60-145 мм
d3	130-200 мм
d4	52-135 мм
d5	120-202 мм
Максимальный вылет кулачков	246,0 мм
Максимально допустимая частота вращения патрона	4000 об/мин
Максимальный крутящий момент на ключе	160 Нм
Суммарная статическая сила зажима кулачками патрона	3700 (2900*) Н
Тип	3714-P
Обозначение по каталогу	353714290100
Код товара (артикул)	3714-200-5-P
Производитель	Bison-Bial
