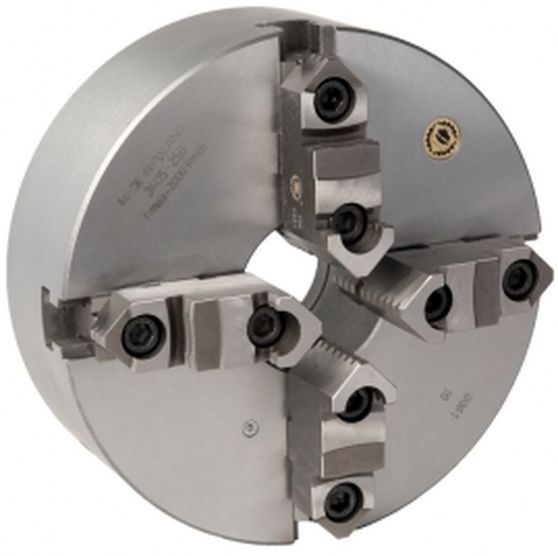

Патрон токарный 4-х кулачковый 400 мм Bison 3605-400

Токарный четырехкулачковый самоцентрирующийся патрон, материал чугун, наружный диаметр 400 мм, высота патрона без кулачков 105 мм, высота патрона 113,8 мм, длина 67 мм, вес 85 кг, ГОСТ 3889-80 (DIN 6350), артикул 3605-400 (353605080200), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	чугун
Количество кулачков	4 шт (сборные)
Тип посадки	переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона

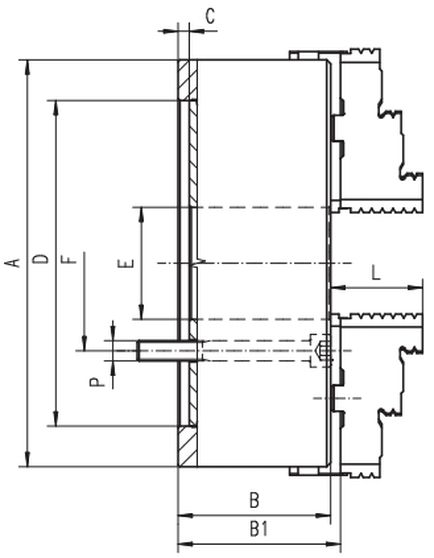

Диаметр патрона (А)	400,0 мм
Высота патрона без кулачков (B)	105,0 мм
Высота патрона (B1)	113,8 мм
Высота посадки план шайбы (C)	5,0 мм
D H7	330,0 мм
Диаметр отверстия (E)	136,0 мм
Диаметр патрона по крепежным болтам (F)	362,0 мм
Размер крепежных отверстий (G)	6xM16
Длина (J)	55,0 мм
Длина (L)	67,0 мм
Масса	85,0 кг

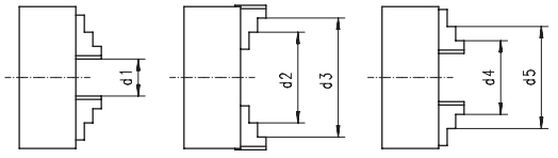

d1	10-180 мм
d2	127-294 мм
d3	230-400 мм
d4	72-228 мм
d5	165-329 мм
Максимальный вылет кулачков	472,0 мм
Максимально допустимая частота вращения патрона	1600 об/мин
Максимальный крутящий момент на ключе	280 Нм
Суммарная статическая сила зажима кулачками патрона	6500 (4900*) Н
Тип	3605
Обозначение по каталогу	353605080200
Код товара (артикул)	3605-400
Производитель	Bison-Bial
