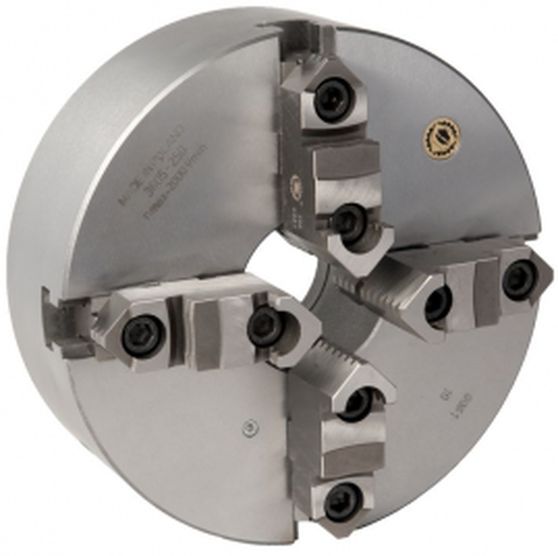

Патрон токарный 4-х кулачковый 315 мм Bison 3605-315

Токарный четырехкулачковый самоцентрирующийся патрон, материал чугун, наружный диаметр 315 мм, высота патрона без кулачков 94 мм, высота патрона 99,1 мм, длина 57 мм, вес 50 кг, ГОСТ 3889-80 (DIN 6350), артикул 3605-315 (353605070000), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	чугун
Количество кулачков	4 шт (сборные)
Тип посадки	переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона

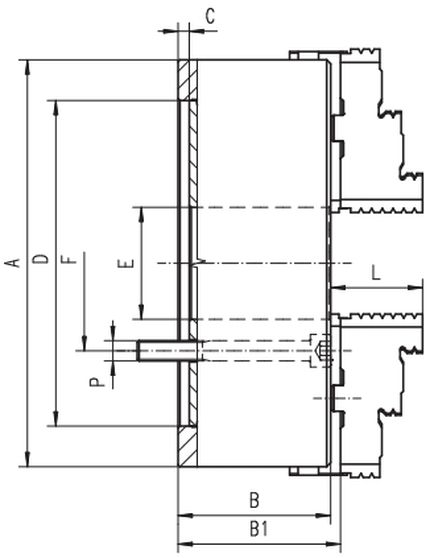

Диаметр патрона (А)	315,0 мм
Высота патрона без кулачков (B)	94,0 мм
Высота патрона (B1)	99,1 мм
Высота посадки план шайбы (C)	5,0 мм
D H7	260,0 мм
Диаметр отверстия (E)	103,0 мм
Диаметр патрона по крепежным болтам (F)	286,0 мм
Размер крепежных отверстий (G)	6xM16
Длина (J)	43,0 мм
Длина (L)	57,0 мм
Масса	50,0 кг

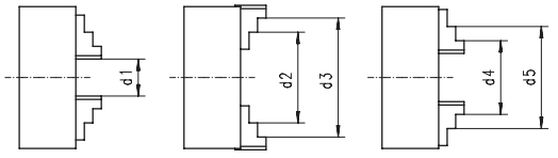

d1	10-131 мм
d2	103-226 мм
d3	190-315 мм
d4	65-182 мм
d5	145-265 мм
Максимальный вылет кулачков	384,0 мм
Максимально допустимая частота вращения патрона	2000 об/мин
Максимальный крутящий момент на ключе	200 Нм
Суммарная статическая сила зажима кулачками патрона	5500 (4400*) Н
Тип	3605
Обозначение по каталогу	353605070000
Код товара (артикул)	3605-315
Производитель	Bison-Bial
