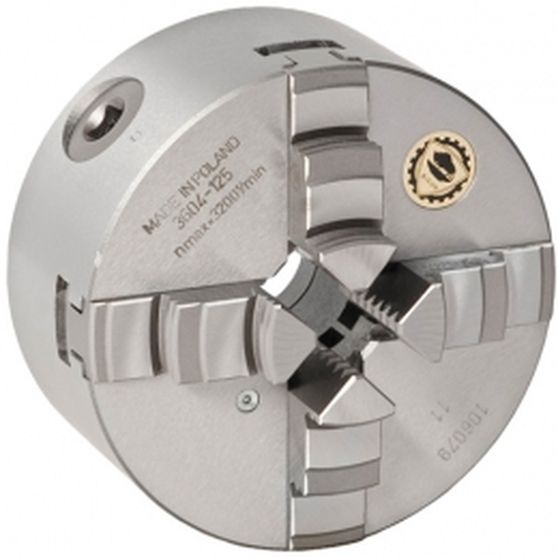

Патрон токарный 4-х кулачковый 630 мм Bison 3604-630

Токарный четырехкулачковый самоцентрирующийся патрон, материал чугун, наружный диаметр 630 мм, высота патрона без кулачков 135 мм, высота патрона 146,3 мм, длина 87 мм, вес 250 кг, ГОСТ 3889-80 (DIN 6350), артикул 3604-630 (353604110200), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	чугун
Количество кулачков	4 шт (цельные)
Тип посадки	переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона

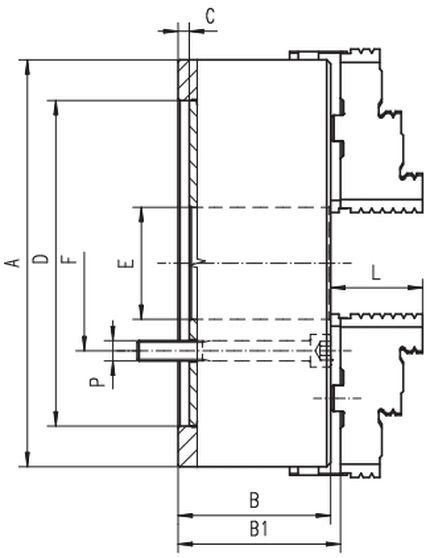

Диаметр патрона (А)	630,0 мм
Высота патрона без кулачков (B)	135,0 мм
Высота патрона (B1)	146,3 мм
Высота посадки план шайбы (C)	7,0 мм
D H7	545,0 мм
Диаметр отверстия (E)	252,0 мм
Диаметр патрона по крепежным болтам (F)	586,0 мм
Размер крепежных отверстий (G)	6xM16
Длина (J)	70,0 мм
Длина (L)	87,0 мм
Масса	250,0 кг

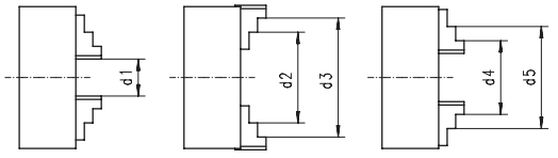

d1	30-335 мм
d2	180-487 мм
d3	345-630 мм
d4	160-465 мм
d5	325-630 мм
Максимальный вылет кулачков	770,0 мм
Максимально допустимая частота вращения патрона	800 об/мин
Максимальный крутящий момент на ключе	460 Нм
Суммарная статическая сила зажима кулачками патрона	8000 Н
Тип	3604
Обозначение по каталогу	353604110200
Код товара (артикул)	3604-630
Производитель	Bison-Bial
