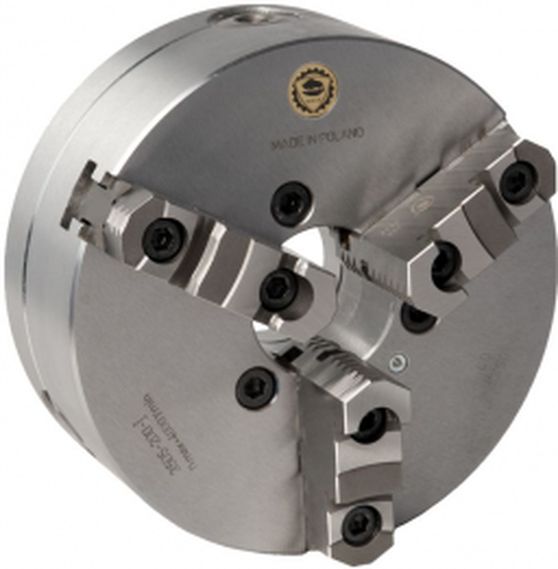

Патрон токарный 3-х кулачковый 400 мм Bison 3515-400-11-P

Токарный трехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 400 мм, высота патрона без кулачков 108 мм, высота патрона 116,8 мм, глубина посадочной впадины 171,4 мм, диаметр отверстия 136 мм, диаметр патрона по крепежным болтам - мм, размер крепежных отверстий 6хМ16, длина 67 мм, вес 92 кг, ГОСТ 3889-80 (DIN 55026), артикул 3515-400-11-P (353515411700), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 55026)
Материал патрона	сталь
Количество кулачков	3 шт (сборные)
Тип посадки	Монтируется непосредственно на шпиндель станка по типу "А"

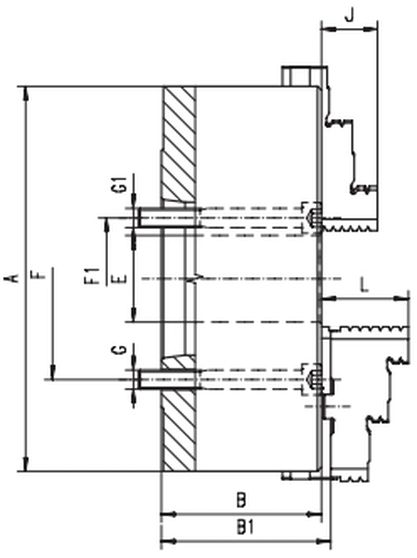

Диаметр патрона (А)	400,0 мм
Конусность 1:4	11
Высота патрона без кулачков (B)	108,0 мм
Высота патрона (B1)	116,8 мм
Диаметр отверстия (E)	130,0 мм
Диаметр патрона по крепежным болтам (F)	-
Диаметр патрона по крепежным болтам (F1)	165,1 мм
Размер крепежных отверстий (G)	-
Размер крепежных отверстий (G1)	6хМ20
Длина (J)	55,0 мм
Длина (L)	67,0 мм
Масса	92,0 кг
d1	10-180 мм
d2	127-294 мм
d3	230-400 мм
d4	72-228 мм
d5	165-329 мм
Максимальный вылет кулачков	472,0 мм
Максимально допустимая частота вращения патрона	2000 об/мин
Максимальный крутящий момент на ключе	280 Нм
Суммарная статическая сила зажима кулачками патрона	6500 (4900*) Н
Тип	3515-P
Обозначение по каталогу	353515411700
Код товара (артикул)	3515-400-11-P
Производитель	Bison-Bial
