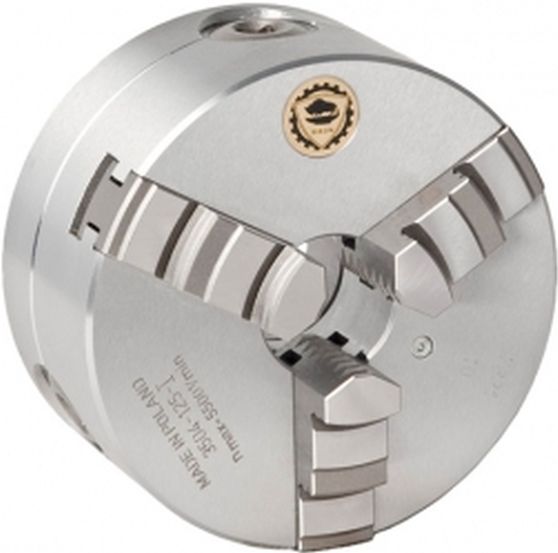

Патрон токарный ручной 3-х кулачковый 500 мм Bison 3504-500-P сталь цельные кулачки DIN 6350

Токарный трехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 500 мм, высота патрона без кулачков 119 мм, высота патрона 129,8 мм, глубина посадочной впадины 5 мм, диаметр отверстия 190 мм, диаметр патрона по крепежным болтам 458 мм, размер крепежных отверстий 6хМ16, длина 79 мм, вес 145 кг, ГОСТ 3889-80 (DIN 6350), артикул 3504-500-P (353504735900), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	сталь
Количество кулачков	3 шт (цельные каленые)
Тип посадки	цилиндрическое крепление

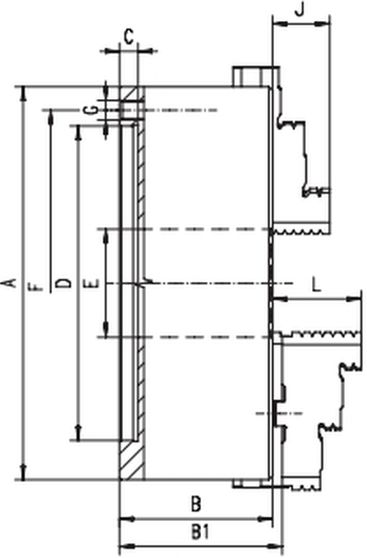

Диаметр патрона (А)	500,0 мм
Высота патрона без кулачков (B)	119,0 мм
Высота патрона (B1)	129,8 мм
Высота посадки план шайбы (C)	5,0 мм
Диаметр отверстия (E)	190,0 мм
Диаметр патрона по крепежным болтам (F)	458,0 мм
Размер крепежных отверстий (G)	6xM16
Длина (J)	60,0 мм
Длина (L)	79,0 мм
Масса	145,0 кг
d1	20-235 мм
d2	140-357 мм
d3	276-500 мм
d4	120-335 мм
d5	245-476 мм
Максимальный вылет кулачков	600,0 мм
Максимально допустимая частота вращения патрона	1300 об/мин
Максимальный крутящий момент на ключе	360 Нм
Суммарная статическая сила зажима кулачками патрона	7200 Н
Тип	3504-P
Обозначение по каталогу	353504735900
Код товара (артикул)	3504-500-P
Производитель	Bison-Bial
