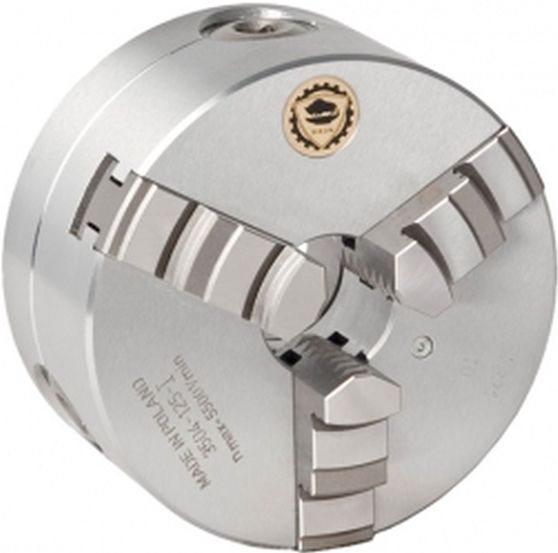

Патрон токарный ручной 3-х кулачковый 400 мм Bison 3504-400-P сталь цельные кулачки DIN 6350

Токарный трехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 400 мм, высота патрона без кулачков 109 мм, высота патрона 116,8 мм, глубина посадочной впадины 5 мм, диаметр отверстия 136 мм, диаметр патрона по крепежным болтам 362 мм, размер крепежных отверстий 6хМ16, длина 67 мм, вес 85 кг, ГОСТ 3889-80 (DIN 6350), артикул 3504-400-P (353504080800), производство Bison-Bial (Польша)

Доставка по Минску и всей Беларуси службой доставки или самовывоз

Общая информация
Описание	Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.
Страна производства	Польша
Технические характеристики
Стандарт	ГОСТ 3889-80 (DIN 6350)
Материал патрона	сталь
Количество кулачков	3 шт (цельные каленые)
Тип посадки	цилиндрическое крепление

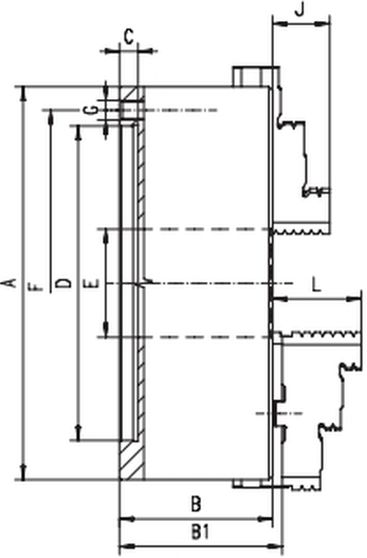

Диаметр патрона (А)	400,0 мм
Высота патрона без кулачков (B)	109,0 мм
Высота патрона (B1)	116,8 мм
Высота посадки план шайбы (C)	5,0 мм
Диаметр отверстия (E)	136,0 мм
Диаметр патрона по крепежным болтам (F)	362,0 мм
Размер крепежных отверстий (G)	6xM16
Длина (J)	55,0 мм
Длина (L)	67,0 мм
Масса	85,0 кг
d1	10-180 мм
d2	103-272 мм
d3	230-400 мм
d4	85-252 мм
d5	210-380 мм
Максимальный вылет кулачков	472,0 мм
Максимально допустимая частота вращения патрона	2000 об/мин
Максимальный крутящий момент на ключе	280 Нм
Суммарная статическая сила зажима кулачками патрона	6500 (4900*) Н
Тип	3504-P
Обозначение по каталогу	353504080800
Код товара (артикул)	3504-400-P
Производитель	Bison-Bial
