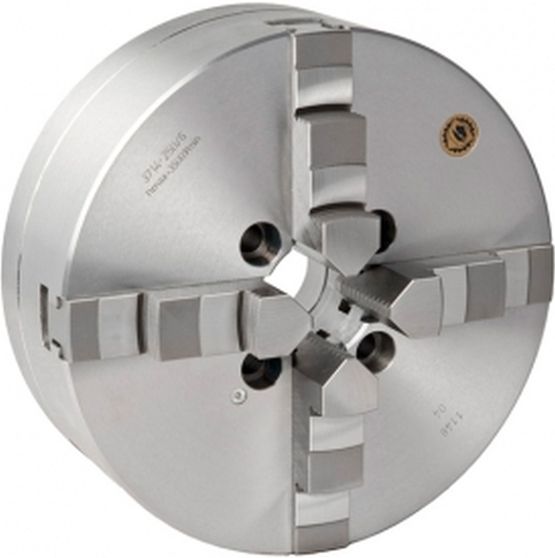

Токарный четырехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 500 мм, высота патрона без кулачков 108 мм, высота патрона 118 мм, диаметр отверстия 128,8 мм, размер крепежных отверстий 171,4, длина 79 мм, вес 155 кг, ГОСТ 3889-80 (DIN 55026), артикул 3714-500-11-P (353714420000), производство Bison-Bial (Польша)
Отличная цена! Оптом скидки! Звоните! Купить
В наличии на складе в Минске
Цены на другие товары производителя Польша
|
Общая информация |
Описание | Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления. |
Страна производства | Польша |
Технические характеристики |
Стандарт | ГОСТ 3889-80 (DIN 55026) |
Материал патрона | сталь |
Количество кулачков | 4 шт (цельные каленые) |
Тип посадки | Монтируется непосредственно на шпиндель станка по типу “А” |

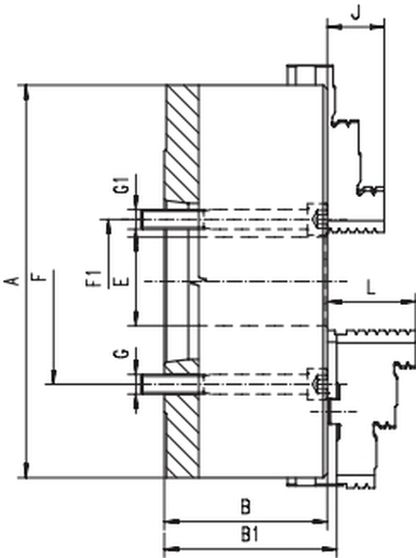

Диаметр патрона (А) | 500,0 мм |
Конусность 1:4 | 11 |
Высота патрона без кулачков (B) | 118,0 мм |
Высота патрона (B1) | 128,8 мм |
Диаметр отверстия (E) | 190,0 мм |
Диаметр патрона по крепежным болтам (F) | 235,0 мм |
Диаметр патрона по крепежным болтам (F1) | - мм |
Размер крепежных отверстий (G) | 8хМ20 |
Размер крепежных отверстий (G1) | - |
Длина (J) | 60,0 мм |
Длина (L) | 79,0 мм |
Масса | 155,0 кг |
d1 | 20-235 мм |
d2 | 140-357 мм |
d3 | 276-500 мм |
d4 | 120-335 мм |
d5 | 245-476 мм |
Максимальный вылет кулачков | 600,0 мм |
Максимально допустимая частота вращения патрона | 1300 об/мин |
Максимальный крутящий момент на ключе | 360 Нм |
Суммарная статическая сила зажима кулачками патрона | 7200 Н |
Тип | 3714-P |
Обозначение по каталогу | 353714420000 |
Код товара (артикул) | 3714-500-11-P |
Производитель | Bison-Bial |
