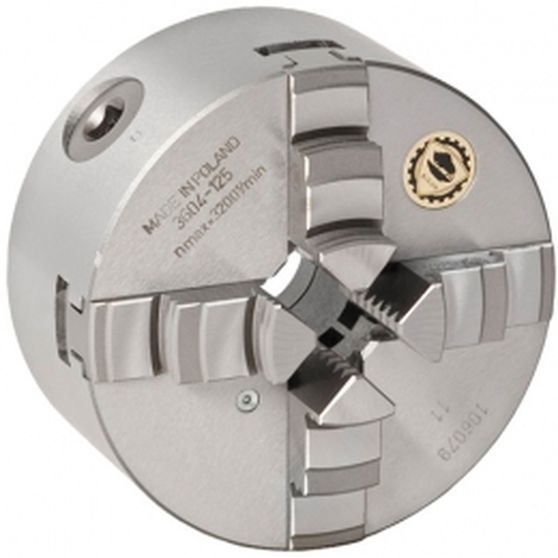

Токарный четырехкулачковый самоцентрирующийся патрон, материал чугун, наружный диаметр 400 мм, высота патрона без кулачков 105 мм, высота патрона 113,8 мм, длина 67 мм, вес 85 кг, ГОСТ 3889-80 (DIN 6350), артикул 3604-400 (353604080400), производство Bison-Bial (Польша)
Отличная цена! Оптом скидки! Звоните! Купить
В наличии на складе в Минске
Цены на другие товары производителя Польша
|
Общая информация |
Описание | Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления. |
Страна производства | Польша |
Технические характеристики |
Стандарт | ГОСТ 3889-80 (DIN 6350) |
Материал патрона | чугун |
Количество кулачков | 4 шт (цельные) |
Тип посадки | переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона |

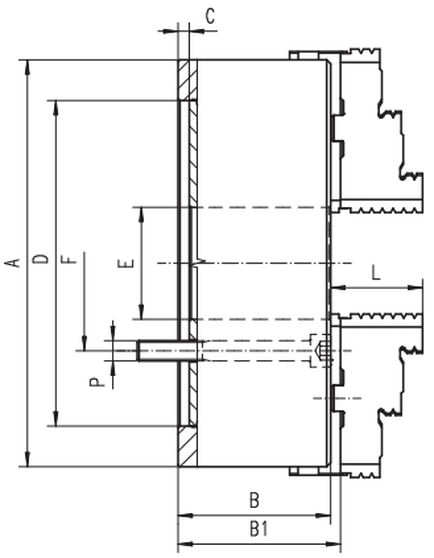

Диаметр патрона (А) | 400,0 мм |
Высота патрона без кулачков (B) | 105,0 мм |
Высота патрона (B1) | 113,8 мм |
Высота посадки план шайбы (C) | 5,0 мм |
D H7 | 330,0 мм |
Диаметр отверстия (E) | 136,0 мм |
Диаметр патрона по крепежным болтам (F) | 362,0 мм |
Размер крепежных отверстий (G) | 6xM16 |
Длина (J) | 55,0 мм |
Длина (L) | 67,0 мм |
Масса | 85,0 кг |
---|

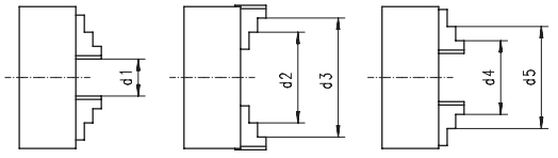

d1 | 10-180 мм |
d2 | 103-272 мм |
d3 | 230-400 мм |
d4 | 85-252 мм |
d5 | 210-380 мм |
Максимальный вылет кулачков | 472,0 мм |
Максимально допустимая частота вращения патрона | 1600 об/мин |
Максимальный крутящий момент на ключе | 280 Нм |
Суммарная статическая сила зажима кулачками патрона | 6500 (4900*) Н |
Тип | 3604 |
Обозначение по каталогу | 353604080400 |
Код товара (артикул) | 3604-400 |
Производитель | Bison-Bial |
