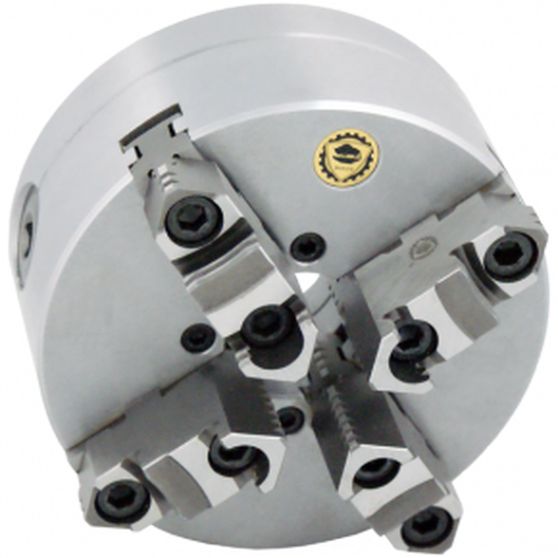

Токарный четырехкулачковый самоцентрирующийся патрон, материал сталь, наружный диаметр 400 мм, высота патрона без кулачков 109 мм, высота патрона 116,8 мм, длина 67 мм, вес 85 кг, ГОСТ 3889-80 (DIN 6350), артикул 3705-400 (353705080900), производство Bison-Bial (Польша)
Отличная цена! Оптом скидки! Звоните! Купить
В наличии на складе в Минске
Цены на другие товары производителя Польша
|
Общая информация |
Описание | Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления. |
Страна производства | Польша |
Технические характеристики |
Стандарт | ГОСТ 3889-80 (DIN 6350) |
Материал патрона | сталь |
Количество кулачков | 4 шт (сборные) |
Тип посадки | переходной фланец может быть соединен с патроном сквозными болтами спереди или болтами с обратной стороны патрона |

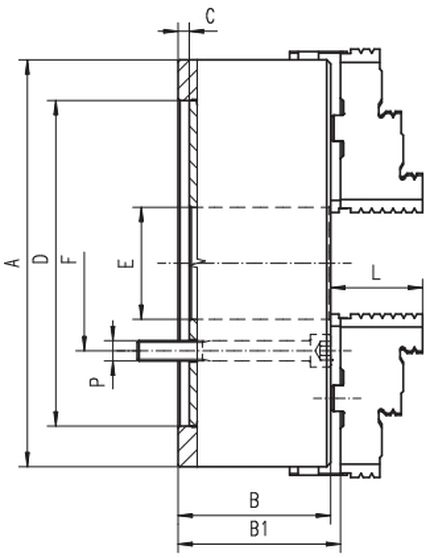

Диаметр патрона (А) | 400,0 мм |
Высота патрона без кулачков (B) | 109,0 мм |
Высота патрона (B1) | 116,8 мм |
Высота посадки план шайбы (C) | 5,0 мм |
D H7 | 330,0 мм |
Диаметр отверстия (E) | 136,0 мм |
Диаметр патрона по крепежным болтам (F) | 362,0 мм |
Размер крепежных отверстий (G) | 6xM16 |
Длина (J) | 55,0 мм |
Длина (L) | 67,0 мм |
Масса | 85,0 кг |
---|

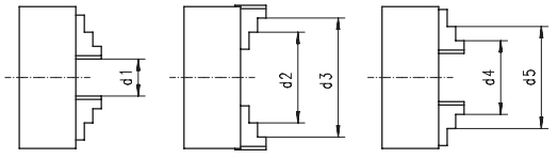

d1 | 15-202 мм |
d2 | 132-296 мм |
d3 | 236-400 мм |
d4 | 73-252 мм |
d5 | 169-352 мм |
Максимальный вылет кулачков | 472,0 мм |
Максимально допустимая частота вращения патрона | 2000 об/мин |
Максимальный крутящий момент на ключе | 280 Нм |
Суммарная статическая сила зажима кулачками патрона | 6500 (4900*) Н |
Тип | 3705 |
Обозначение по каталогу | 353705080900 |
Код товара (артикул) | 3705-400 |
Производитель | Bison-Bial |
