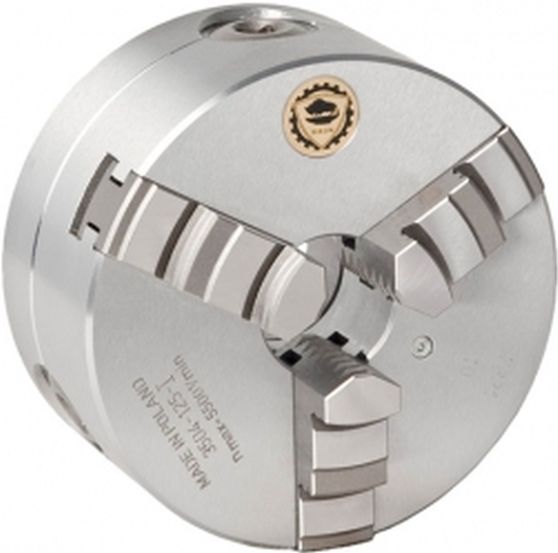

Токарный трехкулачковый самоцентрирующийся патрон повышенной точности, материал сталь, наружный диаметр 250 мм, высота патрона без кулачков 89 мм, высота патрона 92,8 мм, глубина посадочной впадины 5 мм, диаметр отверстия 76 мм, диаметр патрона по крепежным болтам 224 мм, размер крепежных отверстий 6хМ12, длина 53 мм, вес 29 кг, ГОСТ 3889-80 (DIN 6350), артикул 3504-250-P (353504060400), производство Bison-Bial (Польша)
Отличная цена! Оптом скидки! Звоните! Купить
Под заказ
Общая информация |
Описание | Самоцентрирующиеся токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления. |
Страна производства | Польша |
Технические характеристики |
Стандарт | ГОСТ 3889-80 (DIN 6350) |
Материал патрона | сталь |
Количество кулачков | 3 шт (цельные каленые) |
Тип посадки | цилиндрическое крепление |

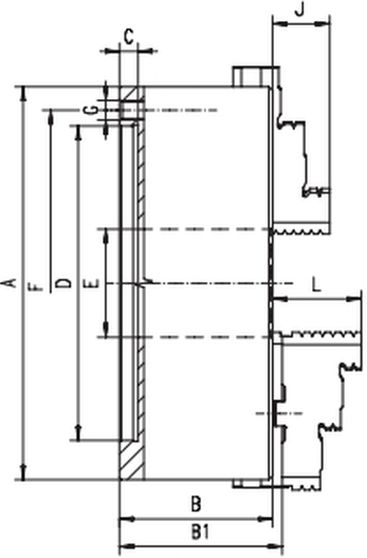

Диаметр патрона (А) | 250,0 мм |
Высота патрона без кулачков (B) | 89,0 мм |
Высота патрона (B1) | 92,8 мм |
Высота посадки план шайбы (C) | 5,0 мм |
Диаметр отверстия (E) | 76,0 мм |
Диаметр патрона по крепежным болтам (F) | 224,0 мм |
Размер крепежных отверстий (G) | 6xM12 |
Длина (J) | 34,0 мм |
Длина (L) | 53,0 мм |
Масса | 29,0 кг |
d1 | 5-118 мм |
d2 | 77-188 мм |
d3 | 160-250 мм |
d4 | 62-174 мм |
d5 | 145-256 мм |
Максимальный вылет кулачков | 306,0 мм |
Максимально допустимая частота вращения патрона | 3500 об/мин |
Максимальный крутящий момент на ключе | 180 Нм |
Суммарная статическая сила зажима кулачками патрона | 4600 (3600*) Н |
Тип | 3504-P |
Обозначение по каталогу | 353504060400 |
Код товара (артикул) | 3504-250-P |
Производитель | Bison-Bial |
